튜브류 : RC・EIT・NSP・NST・SLV
EIT(불소수지PFA・FEP 소구경 열수축 튜브)
특징 Features
EIT는 내열성, 내약품성, 이형성에 뛰어난 불소수지에 의한 소구경 열수축 튜브입니다.
절연용도 외에 극소경 Roll 등, 여러 분야에 불소수지의 고기능을 부가할 수 있습니다.
- 절연성
- 이형성
- 내약품성
- 내열성
용도 Applications
- Roll Cover
- 내열・절연보소
Connector, Terminal 등 전기부품・전선, 전신 케이블・광섬유・파워 케이블・온도 센서

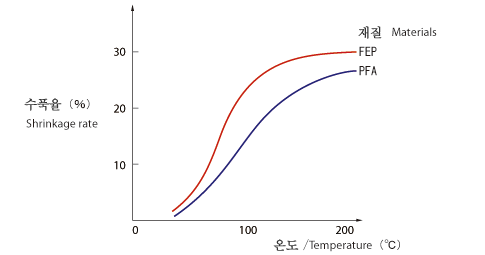

수축 온도의 기준
규격 Specifications
【F Type(FEP제)】 |
품번 |
호칭 |
수축전 내경(mm) |
최종 수축경(mm) |
두께(mm) |
Cut길이(m) |
EIT |
1.5F |
1.9 |
1.3 |
0.2 |
1 |
2F |
2.5 |
1.8 |
2.5F |
3.2 |
2.3 |
3F |
3.8 |
2.7 |
4F |
4.5 |
3.3 |
5F |
5.5 |
4.3 |
6F |
7.0 |
5.1 |
7F |
7.9 |
6.0 |
9F |
10.6 |
7.4 |
0.3 |
10F |
12.5 |
8.8 |
12F |
14.5 |
10.7 |
15F |
17.3 |
12.8 |
0.4 |
|
【P Type(PFA제)】 |
품번 |
호칭 |
수축전 내경(mm) |
최종 수축경(mm) |
두께(mm) |
Cut길이(m) |
EIT |
1.5F |
1.8 |
1.4 |
0.2 |
1 |
2F |
2.2 |
1.8 |
2.5F |
3.0 |
2.4 |
3F |
3.5 |
3.0 |
4F |
4.0 |
3.5 |
5F |
5.2 |
4.2 |
6F |
6.0 |
5.4 |
7F |
7.1 |
6.3 |
9F |
9.5 |
7.5 |
0.3 |
10F |
11.0 |
9.2 |
12F |
12.9 |
10.7 |
15F |
16.0 |
13.0 |
0.4 |
|
- ※ 주문 시는 10Roll 1Lot으로 부탁 드립니다.
- ※ 장척(長尺)품, 후육(厚肉)품, 착색품 등 상담해 주십시오.
- ※ 도전 Type도 상담해 주십시오.
- ※ 수축 전 내경 유지를 의해, 냉암소(30℃이하)에 보관해 주십시오.
- ※ 수축 후 내경은 200℃, 10분간 가열 시의 측정치이고 보증치가 아닙니다.
- ※ P Type은 보다 높은 내열성을 가지고 있습니다.
|
주의 NOTE
|
EIT는 수축 시 다소 길이 방향으로 늘어나기 때문에, 장척(長尺)품에 피복할 경우는 미수축 쪽의 튜브를잡아 당기면서 가공하면 주름 없이 시공할 수 있습니다.
|
