加长、超长管亦可连续成型!使用热熔融性的氟树脂挤出成型的管。
特点

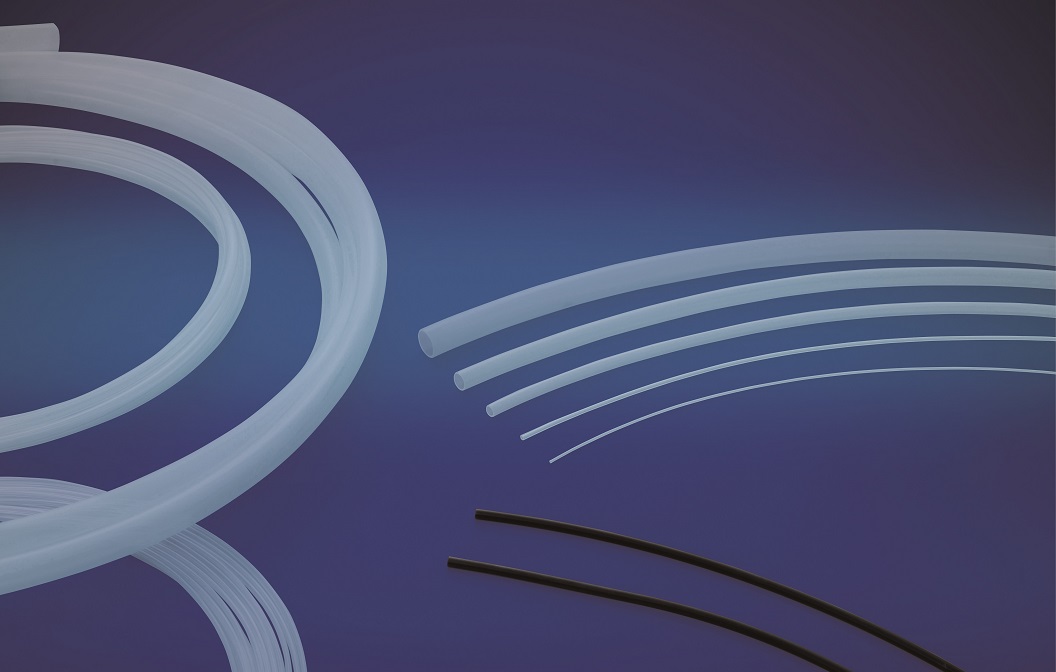

NSP是把热熔融型的氟树脂(PFA)挤出成型的管。
应用范围广泛,可使用于弯曲加工、厚壁型等各种类型。
- 纯粹性
- 耐药性
- 耐热性
用途
- 半导体、液晶制造装置
- 化学、药品机械设备装置
- 热交换器、蒸汽管道
- 零部件搬送用管道
规格
NSP规格表[卷型]
- 毫尺寸
规格 (外径×内径) (mm) | 外径误差 允许范围 | 内径误差 允许范围 | 最大圈长 (m) |
---|---|---|---|
2×1 | ±0.10 | ±0.10 | 500 |
3×2 | ±0.10 | ±0.10 | 500 |
4×2 | ±0.10 | ±0.10 | 500 |
4×3 | ±0.10 | ±0.10 | 500 |
5×4 | ±0.10 | ±0.10 | 500 |
6×4 | ±0.10 | ±0.12 | 500 |
6×5 | ±0.10 | ±0.12 | 500 |
7×5 | ±0.12 | ±0.12 | 500 |
8×6 | ±0.12 | ±0.12 | 500 |
8×7 | ±0.12 | ±0.12 | 500 |
10×7 | ±0.12 | ±0.12 | 300 |
10×8 | ±0.12 | ±0.12 | 300 |
12×10 | ±0.12 | ±0.12 | 300 |
14×12 | ±0.12 | ±0.12 | 200 |
15×13 | ±0.12 | ±0.15 | 200 |
16×13 | ±0.12 | ±0.15 | 200 |
16×14 | ±0.12 | ±0.15 | 200 |
18×15 | ±0.12 | ±0.15 | 200 |
18×16 | ±0.12 | ±0.15 | 200 |
19×16 | ±0.12 | ±0.15 | 200 |
22×19 | ±0.15 | ±0.15 | 150 |
25×22 | ±0.15 | ±0.15 | 20 |
28×25 | ±0.15 | ±0.15 | 20 |
- 英制尺寸
规格 (外径×内径) mm(inch) | 外径误差 允许范围 | 内径误差 允许范围 | 最大圈长 (m) |
---|---|---|---|
3.17×1.59 (1/8×1/16) | ±0.10 | ±0.10 | 500 |
3.18×2.18 (1/8 - 0.5t) | ±0.10 | ±0.10 | 500 |
6.35×3.17 (1/4×1/8) | ±0.10 | ±0.15 | 500 |
6.35×3.96 (1/4×5/32) | ±0.10 | ±0.12 | 500 |
6.35×4.35 (1/4 - 1.0t) | ±0.10 | ±0.12 | 500 |
9.53×6.35 (3/8×1/4) | ±0.12 | ±0.15 | 350 |
9.53×7.53 (3/8 - 1.0t) | ±0.12 | ±0.12 | 350 |
12.7×9.53 (1/2×3/8) | ±0.12 | ±0.15 | 250 |
12.7×10.7 (1/2 - 1.0t) | ±0.12 | ±0.15 | 250 |
19.05×15.88 (3/4×5/8) | ±0.12 | ±0.15 | 200 |
25.4×22.2 (1×7/8) | ±0.15 | ±0.15 | 20 |
SWP规格表[直线型]
- 毫尺寸
规格 (外径×内径) (mm) | 切断长度 (m) |
---|---|
6×4 | 3 |
8×6 | 3 |
10×8 | 3 |
12×10 | 3 |
19×16 | 3 |
25×22 | 3 |
28×25 | 3 |
- 英制尺寸
规格 (外径×内径) mm(inch) | 切断长度 (m) |
---|---|
6.35×4.35 (1/4 - 1.0t) | 3 |
9.53×6.35 (3/8×1/4) | 3 |
12.7×9.53 (1/2×3/8) | 3 |
19.05×15.88 (3/4×5/8) | 3 |
25.4×22.2 (1×7/8) | 3 |
注意事项
- 如需了解上述规格以外的产品,欢迎咨询。
- NSP圈长在10米以上时,以每10米的间隔进行切割销售。
- 如需把FEP及ETFE制品的管用在其他用途时,请联系咨询。
- 导电型商品也请联系咨询。
